prosba o rozszyfrowanie panelu Elddis Tornado

[nowicjuszka]

Witam!



Mam proźbę o rozszyfrowanie panelu co do czego



Szczególnie chodzi mi o pierwsze zdjęcie!

Drugie to piecyk gazowy - rozumiem że oczywiście otwarty gaz w butli, przyciskam żeby zadziałał iskrownik i przekręcam żeby odpalił.

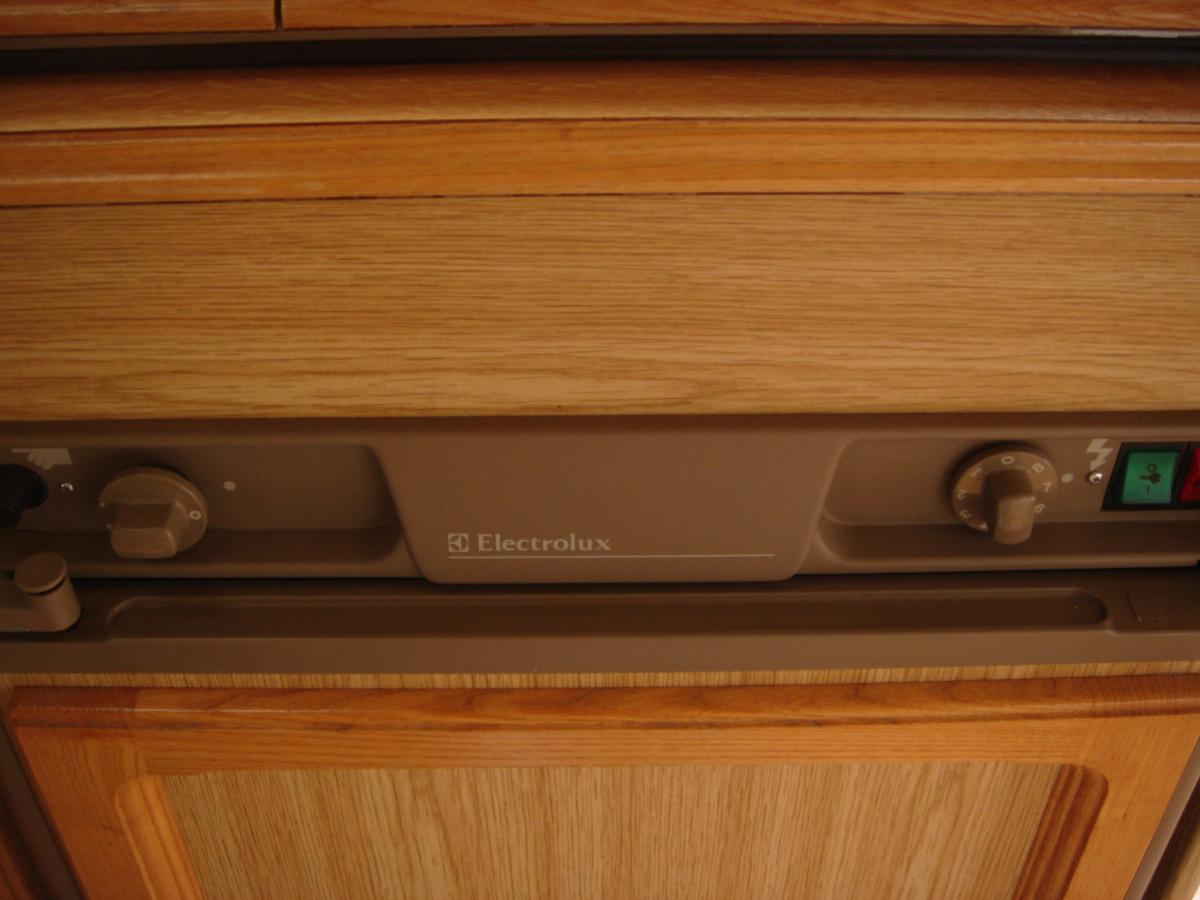

Jak się włącza lodówkę?

[nowicjuszka]

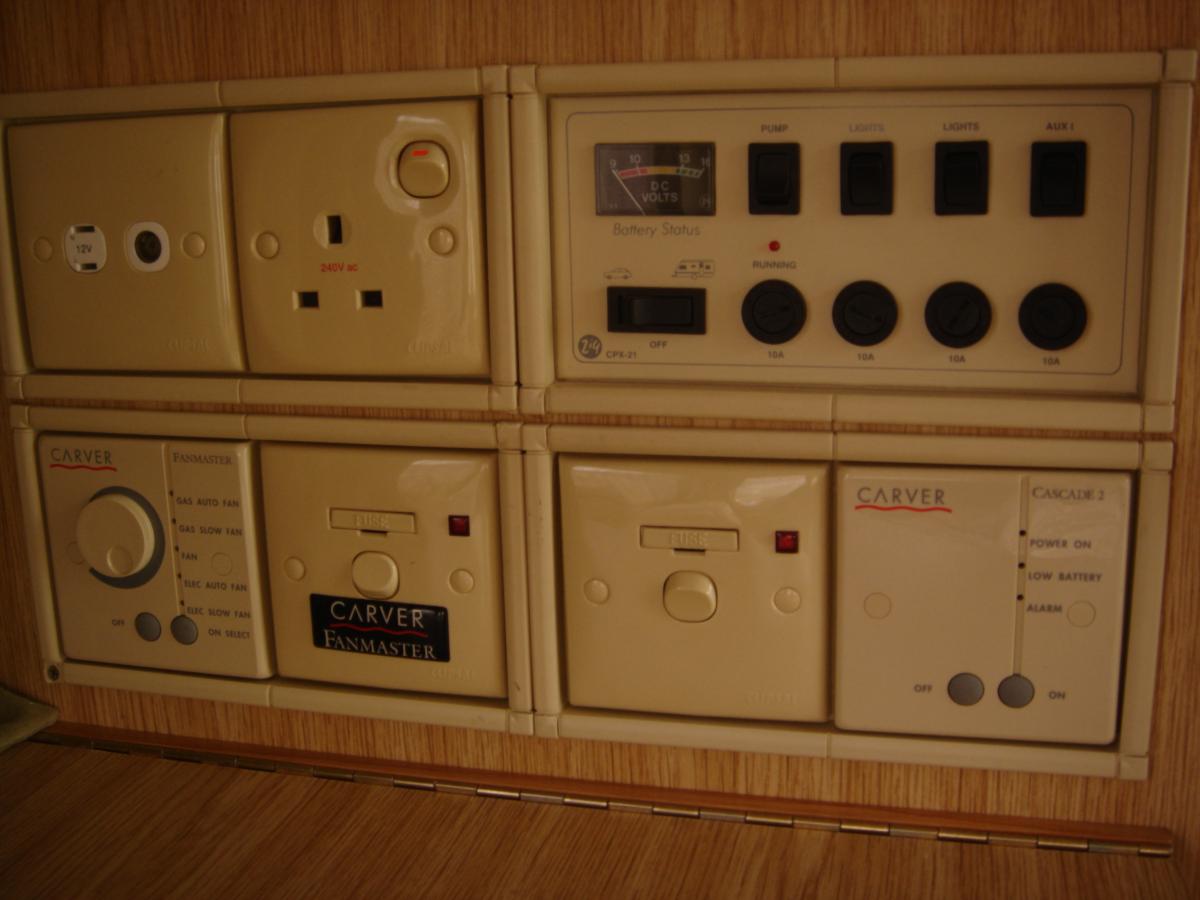

No i sama próbuje rozszyfrować panel



Pierwsze zdjęcie od góry-lewa

- zasilanie 12V i gniazdo do anteny telewizyjnej

- gniazdo 240V - prąd (włącznik i wyłącznik)

- zasilanie na 12V np. wentylator, pompa - pompa, światła, obieg  (bezpieczniki)



od lewej-dół

- ogrzewanie gazowo-elektryczne - 2 górne diody dotyczą ogrzewania gazowego - nadmuch z wentylatora

FAN - wentylator

                                                       - 2 dolne diody dotyczą ogrzewania z prądu

                                                       OF - włączanie

                                                        OFF - wyłączanie

                                                        SELECT - wybieranie



- elektryczne ogrzewanie - włącznik i wyłącznik

- terma ciepłej wody elektrycznie włącznik i wyłącznik

FUSE - bezpiecznik



- dotyczy gazu POWER ON - moc na

                        LOW BATERY - bateria na wyczerpaniu

                         ALARM - alarm

                         OF - włączanie

                         OFF - wyłączanie







Czy dobrze kombinuje?????



[Socale]

OF - włączanie



Czy dobrze kombinuje?????

No nie bardzo.

Włączanie to  ON

O lodówkach jest na forum wszystko, ale tak w skrócie:

230V lodówka zasilana z sieci.

12V lodówka zasilana z auta w czasie jazdy

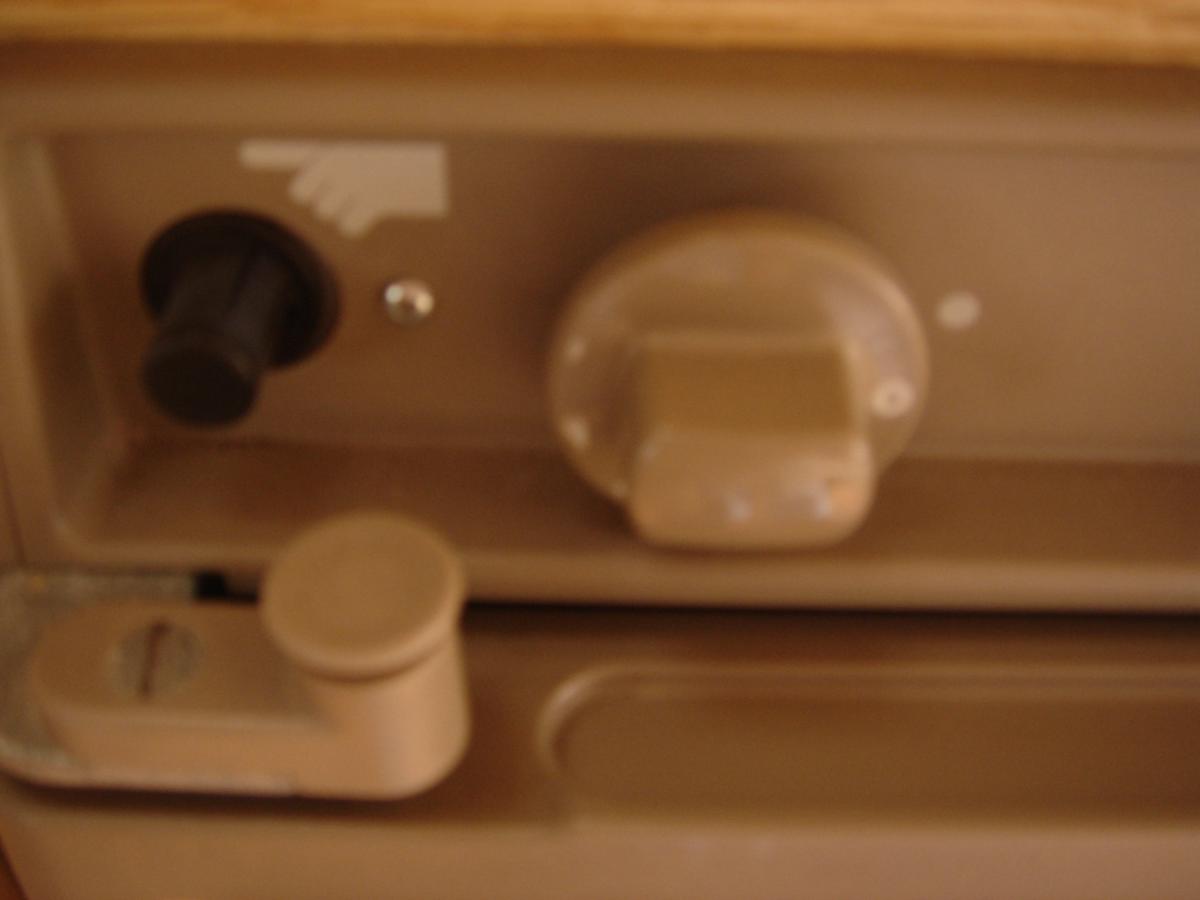

Gaz odpalamy przy wyłączonych grzałkach elektrycznych w cierpliwy sposób:

Pokrętło na pozycję środkową, najczęściej 2, wciskamy je i trzymamy, co 5 sekund kilka razy "strzelamy" szybko iskrownikiem i podglądamy w okienku lodówki kiedy odpali. Trzeba zaczekać aż gaz dojdzie do dyszy a że ona jest malutka to idzie powoli, dlatego cierpliwość wskazana.

Płomień prawidłowy jest niebieski z języczkami w kształcie korony.

[nowicjuszka]

No nie bardzo.

Włączanie to  ON

.

Sorry oczywiscie ON, zrobilam literowke
