Instalacja pieca PRIMUS 2490


Rekomendowane odpowiedzi

Witam serdecznie.Jeste świeży na forum oraz jako milosnik caravaningu.

Mam mały problem.

W minionym roku kupilem okazyjnie przyczepe KIP 41EK bardzo zniszczoną.

W tej chwili wyglada już zdrowo.Przy okazji realizuje swój wlasny projekt wysówanego boku(sypialni).

Na tym etapie koncze podłączenia elektryczne i napotkalem mały problem.

W schematach elektrycznych dotyczacych pieca PRIMUS pod nitka nr5 ktora biegnie od sterownika do pieca jest zaznaczony wylacznik.

Z przetlumaczenia oznaczenia z holenderskiego na nasze wychodzi cos w rodzaju okno wylacznik.

Nie mam zielonego pojecia o co chodzi.

Moze ktos ma taki piec w swojej przyczepie i moze zlokalizowac cos takiego.

Przypuszczam ze to cos zwiazane z wentylacja moze z ciagiem lub droznoscia.

p.s schemat w zalacznikuprimus1(1).PDF

Odnośnik do komentarza
Udostępnij na innych stronach

Witam, kolego i bardzo dobrze przetłumaczyłeś oznaczenie tego włącznika, iż jest to wyłącznik pieca gdy jest otwarte okno ( oczywiście jako opcja) działa tak że wyłączy piec podczas gdy zostanie otwarte okno do przewietrzenia przyczepy, po ponownym zamknięciu okna i gdy temperatura nastawiona jest wyższa niż w przyczepie to włączy automatycznie piec aby ogrzać przyczepę do temperatury nastawionej.



Pozdrawiam serdecznie.

Odnośnik do komentarza
Udostępnij na innych stronach

Witam Kolego "yahoopiotr35" :hej:

W pewnym sensie, jesteś blisko.
Nie miałem i nie mam takiego ogrzewania, ale z jego schematów wnioskuję, że było kilka wersji wykonań i przynajmniej dwie wersje manipulatorów np. dla modułu pieca "2470".
W jednej z tych wersji (opcja) był zamontowany mikrswitch okienny - dawał informację o otworzeniu okna.
Jeśli manipulator (panel sterowania) masz w wersji "719081" ewentualnie "716081", to kabel sterujący na wspomniany włącznik/wyłącznik wychodzi właśnie z wyjścia nr 5 manipulatora, a następnie z niego jest przyłączony do modułu elektryki pieca (przewód żółty).
Przy manipulatorze w wersji "714981", omawiane podłączenie włącznika wygląda identycznie, z jedną różnicą: z manipulatora przewód na włącznik/wyłącznik wychodzi z wyjścia oznaczonego jako "A". Kolor przewodu z/do modułu pieca również żółty.
Kolory przewodów wchodzących/wychodzących z modułu pieca, złącze 4 pin (w kolejności od góry): zielony, żółty, czarny,niebieski.
Identyczne panele były stosowane również do sterowania piecem w wersji "2450".
Na rysunku brak jest opisu w jakiej pozycji pokazany jest switch (otwarte, czy zamknięte okno).
Wydaje mi się jednak, że w pozycji okna otwartego, czyli podczas normalnej pracy pieca, przy zamkniętym oknie, powinien być raczej w pozycji "zamknięty" (zwarty), ponieważ wszystko wskazuje na to, że powinien sterować odcięciem napięcia podawanego na elektrozawór gazu, termostaty i pompkę obiegu wody . Można to jednak sprawdzić doświadczalnie, podczas rozruchu pieca, więc problemu nie ma.



:hehe:

ups

Widzę, że Kol. California uprzedził mnie o 2 min. :brawo:

:banan:

Edytowane przez Kristofer (wyświetl historię edycji)
Odnośnik do komentarza
Udostępnij na innych stronach

Dziekuje bardzo koledzy za podpowiedz.

Wnioski; Po otwarciu okna piec powinnien nie uruchamiac sie.po zamknieciu dziala powrotnie.Tyle tylko ze musze jeszcze sprawdzic jak to dziala na obwodzie c.o. a jak z ciepla woda.Poniewaz w zestawie mam zasobnik cieplej wody no i jesli jestem na wczasach w okresie letnim wiadomo goraco,wszystkie mozliwe otwory otwarte czyli piec nie ruszy nawet do cieplej wody?

Zaczynam sie zastanawiac czy to czasem niedotyczy jednej z klap bagaznika wktorej znajduje sie piec.

Wprawdzie znajduja sie w bocznej scianie dwa otwory jeden (gorny) do ktorego podlaczona jest rura spalinowa od pieca drugi chyba do napowietrzania no i otwor pod piecem w podlodze.


post-13930-0-23536000-1367470862.txt

Odnośnik do komentarza
Udostępnij na innych stronach

Zaczynam sie zastanawiac czy to czasem niedotyczy jednej z klap bagaznika wktorej znajduje sie piec.

Wprawdzie znajduja sie w bocznej scianie dwa otwory jeden (gorny) do ktorego podlaczona jest rura spalinowa od pieca drugi chyba do napowietrzania no i otwor pod piecem w podlodze.



Myślę, że nie, bo co miało by to na celu ?

Piec ma zamkniętą komorę spalania, więc otwarta klapa bakisty, gdzie jest on zamontowany, niczym nie skutkuje.

Najczęściej tego typu rozwiązania stosuje się ze względów bezpieczeństwa.

Głównie chodzi o to, że jeśli wylot spalin pieca jest w pobliżu okna na tej samej ścianie przyczepy, to spaliny mogły by się chwilami dostawać do wnętrza przyczepy przez uchylone okno. Wyłącznik, o którym mowa, wyłączy piec w chwili uchylenia tego jednego okna, zapobiegając tym samym wytwarzaniu szkodliwych spalin (głównie chodzi o CO). Oczywiście można połączyć w szereg dwa takie wyłączniki, zabezpieczając tym samym okno boczne i np. przednie.

W kwestii grzania wody: nie mam takiego pieca, ale z tego, co już się zorientowałem, to latem trzeba zakręcić jakiś zawór i piec grzeje wtedy tylko wodę (na panelu sterującym jest odpowiedni piktogram).

Odnośnik do komentarza
Udostępnij na innych stronach

Dziekuje Kristofer.

Teraz uswiadomiles mi cos i moglem to przeanalizowac.Faktycznie masz racje,wylot spalin znajduje sie w narozniku przyczepy ponizej i pomiedzy dwoma oknami no i faktycznie gdy ktores sie uchyli spaliny dostawac by sie mogly do przyczepy.

W moim przypadku wylacznik chyba zrobie w przedniej szybie bo boczna bedzie na czesci sciany ktora bedzie wysowana o jakies 1.2m.

No i te wylaczniki w panelu sterowania; faktycznie sa dwa jeden od co drugi od cieplej wody no i jest ten zawor co zamyka obieg c.o.,tyle tylko ze nawet na obiegu grzania cieplej wody a po otwarciu okna piec sie wylaczy ale to juz sprawdze sobie namacalnie.

Teraz przynajmniej wiem gdzie umijscowic wylacznik.

Bardzo przepraszam za moze dziwne pytania ale przyczepe kupilem w stanie czesciowego rozkladu no i niechcialbym popelnic jakiegos bledu.

Wszystkim bardzo dziekuje za podpowiedzi a w szczegolnosci Kristoferowi.Nie wykluczam ze moge jeszcze o cos pytac bo przyczepa jeszcze nie skonczona.

Pozdrawiam i raz jeszcze bardzo dziekuje

Odnośnik do komentarza
Udostępnij na innych stronach

Skoro masz częściowo podemontowaną  instalację  pamiętaj że układ grzewczy czyli  kaloryfery ,og.podłogowe czy też obieg podgrzewania kasety wc i zbiorników na wodę nie zalewa się  wodą  lecz płynem chłodniczym.

Odnośnik do komentarza
Udostępnij na innych stronach

Tak,tak to juz wiem.

Tak wogole to przygoda zaczela sie od kupna przyczepy ktora wlasciciel poprzedni kupil chyba 2 letnia we francji ipojechal na wczasy,tam zachcialo mu sie dorobic jakiejs instalacji i przyczepa zaczela sie palic.Uszadzone zostolo wnetrze tak okolo 30-40 % i zostala wypalona dziura w dachu.On to spowrotem przyciagnal z mysla o remoncie,przykryl jakas folia a po roku wrocil do stanow i tak przyczepa stala pod chmurka okol 10-12 lat.

Jak ja zobaczylem to byla w stanie czesciowego rozkladu.Lewy bok caly zalany(stad podczas remontu pomysl wysowanego boku),o dachu nie wspomne,podloga mocno zapadnieta,przod rozpadal sie w rekach.

Ale za to widzialem ladna przyczepe z nie uszkodzonym poszyciem(pomijajac dach)i ze sprzetem ktory odziwo(po odczyszczeniu i przegladzie) dziala.

No i pomalu rosnie.

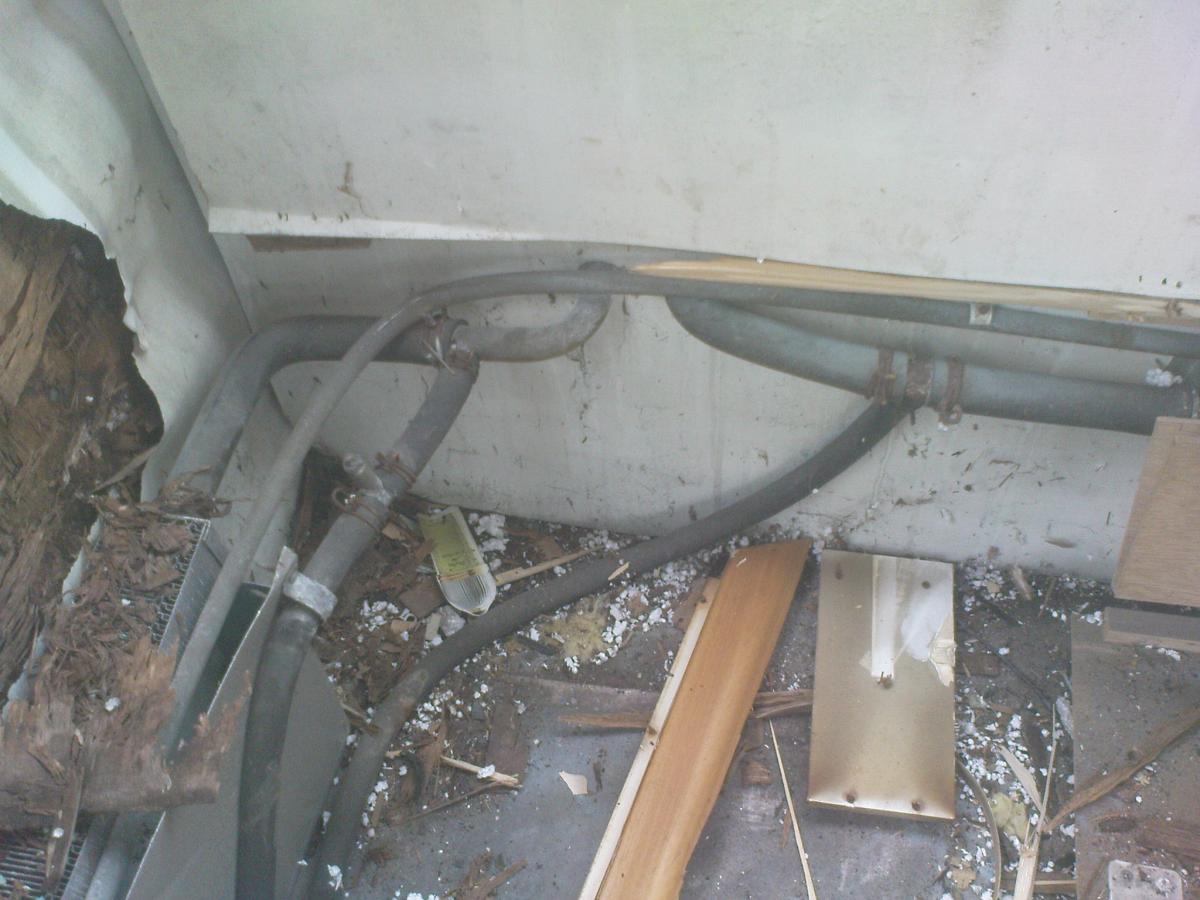

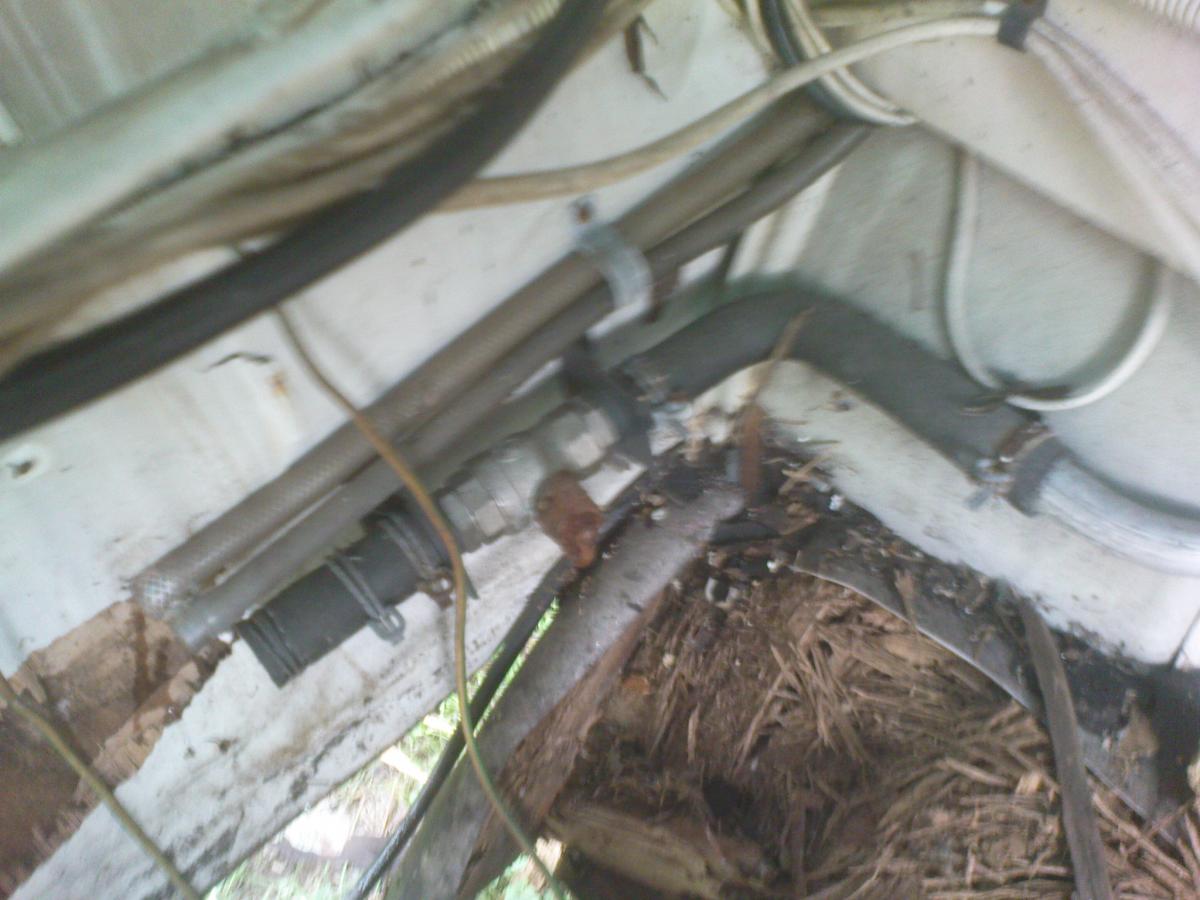

Ponizej kilka fotek
