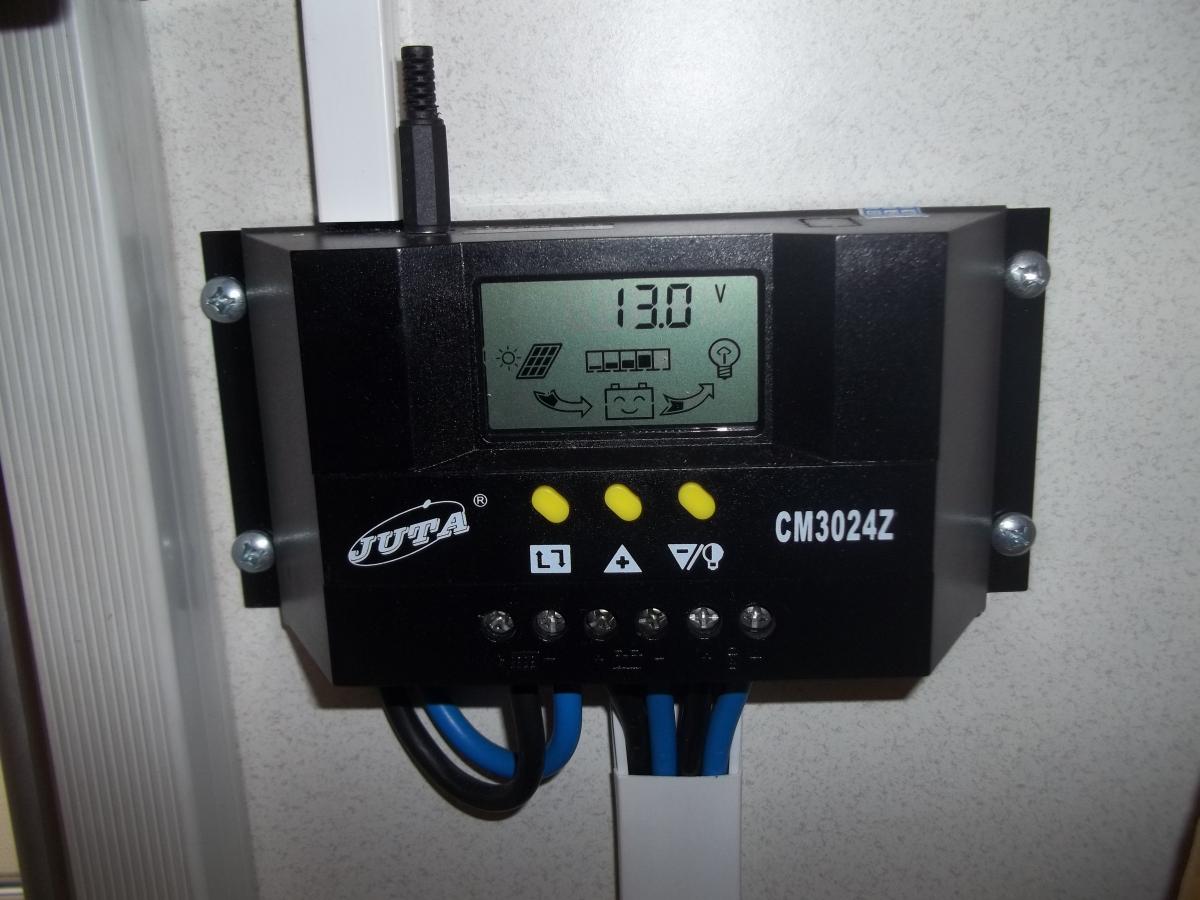

Panel (?) solarów

[ADRIAn]

Co to ?

Do czego to ?

Jak tego używać aby nie zepsuć ?

Do czego był ten jack z odciętym przewodem (u góry po lewej) ?

Co się ustawia przyciskami ?



Poproszę o odpowiedzi na powyższe pytania, oraz na pytania które nie padły a powinny w sprawie tego urządzenia.



[Gewehr]

Tu jest instrukcja, tyle że po angielsku. http://www.shop.fahrwind.de/media/docs/cm30-users-manual.pdf

[Miodzio]

Adrian-ku popytaj marmura - w swoim temacie ma zdjęcie prawie identycznego sterownika solara. (post 167)

[marmur]

Co to ?

Do czego to ?

Jak tego używać aby nie zepsuć ?

Do czego był ten jack z odciętym przewodem (u góry po lewej) ?

Co się ustawia przyciskami ?



Poproszę o odpowiedzi na powyższe pytania, oraz na pytania które nie padły a powinny w sprawie tego urządzenia.








To regulator solarów 12/24V-30A

Podłącz akumulator pod środkowe zaciski a powinien zacząć z Tobą gadać.

Ten jack jest konieczny do pracy.W środku jest dioda, która pracuje jako czujnik temperatury.

Instrukcja podana przez Gewehra jest jaknajbardziej aktualna.



Pierwszy przycisk sekwencyjnie przełącza funkcje. Drugi (+)  i trzeci (-) służą do zmiany wartości parametrów, które można regulować.

Dodatkowo trzecim przyciskiem można odłączać obciążenie. Bardzo wygodna funkcja, gdyż może z powodzeniem pełnić rolę centralnego wyłącznika prądu w przyczepce.



W miarę potrzeb odpowiem na inne pytania.

[Kristofer]

... a tu jeszcze karta produktu (jęz. polski):



karta_produktu.pdf

[marmur]

Karta produktu jest jednak nieco okrojona i nie pokazuje wszystkich możliwości tego regulatora. Brakuje w niej informacji o tym, że regulator:

-mierzy napięcie akumulatora

-mierzy prąd ładowania akumulatora

-mierzy prąd pobierany przez odbiorniki.



To istotne rzeczy, bo w rzeczywistości ten regulator to również urządzenie kontrolno pomiarowe, które umożliwia pełną kontrolę procesów ładowania i rozładowania akumulatorów.



Poza tym w ulotce jest jeszcze jeden błąd. Cena to nie 329,- tylko 260,- (u mnie)

[Kristofer]

Marek, masz rację, ale na to, co tam jest napisane, nie miałem już wpływu

Edytowane 19 Marca 2013 przez Kristofer (wyświetl historię edycji)

[ADRIAn]

Rozumiem że urządzenie praktycznie bezobsługowe (oprócz ustawiania czasu ).

A jakie wartości czy ikonki na wyświetlaczu (ikonka akumulatora może się smucić?   ) powinny mnie zaniepokoić ?

[marmur]

Nie udało mi się doprowadzić urządzenia do stanu niezadowolenia , ale z instrukcji obsługi wynika, że jest to możliwe.

[ADRIAn]

Witam !

Od pięciu dni użytkujemy przyczepę, bez podpięcia do sieci 220V  i zdarza się, że brakuje nam prądu.

W zeszłym sezonie nie było z tym problemu pomimo, że podłączaliśmy znacznie więcej odbiorników. Obecnie jedynie oświetlenie ledowe, pompka, ładowarka do telefonów i tylko podczas dnia - ładowarka do laptopa.  Musiałem zrezygnować z włączenia nawiewu pieca.

Zima była łagodna, więc akumulator (żelowy, cykliczny 100 Ah ) zimował w przyczepie podłączony do solarów ( 4 X 100 W ).

Akumulator zawiozłem do specjalistycznej firmy, gdzie go przebadali i wystawili diagnozę, że accu jest "idealnym stanie". A jednak prądu brakuje...

Podejrzenie padło na kontroler, a właściwie na jego nieprawidłowe ustawienie. Prawdopodobnie dzieci bawiły się przyciskami....



Proszę o rozszyfrowanie wskazań kontrolera i podpowiedź jakie wartości ustawić.



Oto przykładowe wskazania:



1)  LOAD ON      24 h

2)  LOAD OFF   10,7 V

3)  LOAD ON     12,6 V

4)  PV  OFF        13,7 V

5)  LOAD            0,6 A         ( Ikonka accu ------->  odbiornik )

6)  PV                  0,6 A        ( Ikonka solar -------> accu )

7) PV                  3201 Ah

8) LOAD            2856 Ah

                        15*C       (temperatura)



9)  "strona główna" to   13,9 V



Wydaje mi się, że poprzestawiane jest ustawienie pkt 3). Jeśli dobrze dedukuję to ta wartość ogranicza naładowanie accu tylko do 12,6 V.

Zastanawia mnie za co odpowiada ustawienie pkt. 1) ?

 Niektóre wskazania są oczywiste, ale mogę się mylić dlatego interesuje mnie "łopatologiczne" wyjaśnienie co do czego i jak to prawidłowo skalibrować.



Z góry dziękuję i czekam na wyjaśnienia. Po ciemku  .



[marmur]

5)  LOAD            0,6 A         ( Ikonka accu ------->  odbiornik )

6)  PV                  0,6 A        ( Ikonka solar -------> accu )



Jeśli tak masz, to accu się nie ładuje. zobacz skąd się bierze 0,6A na odbiornikach



6)  PV                  0,6 A        ( Ikonka solar -------> accu )

coś za mało przy 4 solarach po 100W nawet w pochmurny dzień. Może szmatka i wyczyścić je.



Reszta ustawień jest jak najbardziej prawidłowa.

2)  LOAD OFF   10,7 V - czyli wyłącza odbiorniki poniżej napięcia 10,7V

3)  LOAD ON     12,6 V - czyli załącza odbiorniki gdy napięcie na akumulatorze osiągnie minimum 12,6V

4)  PV  OFF        13,7 V - odłącza ładowanie gdy napięcie na akumulatorze osiągnie 13,7V

Edytowane 13 Marca 2015 przez marmur (wyświetl historię edycji)

[tarapukuara]

4)  PV  OFF        13,7 V - odłącza ładowanie gdy napięcie na akumulatorze osiągnie 13,7V



No to chyba nawet dla żelowego w pracy cyklicznej jednak trochę za mało?

W zależności od wykonania/producenta powinno być 14,2V do nawet 15,0V

[ADRIAn]

Dziękuję za zainteresowanie problemem.

Te  0,6 A na pobieraniu to zapewne załączone oświetlenie podczas sczytywania.

Widzę, że są jakieś wątpliwości co do ustawionych parametrów regulatora, dlatego proszę podpowiedzieć jakie wartości powinny być ustawione w tym regulatorze ?





Tak jak pisałem wcześniej, w serwisie akumulatorów pomierzyli i zawyrokowali że stan idealny. Zaproponowali by pozostawić w ich warsztacie na doładowanie do następnego dnia, na co przystałem. Dzisiaj pojechałem odebrać akumulator i tu sugestia by pozostawić do poniedziałku bo coś mało się naładował". Po pełnym naładowaniu będą mogli stwierdzić ostatecznie w jakim stanie jest akumulator.

A może chcą mieć klienta na nowy ?   Warsztat renomowany z tradycjami, ceniony na lokalnym rynku, więc raczej nie.

Zobaczymy w poniedziałek co powiedzą. Umyję panele, zamontuję akumulator w przyczepie i jeszcze raz zapiszę wskazania regulatora. Rozumiem, że potrzebne są wyniki pod pełnym obciążeniem oraz bez ?

[Heniekag]

Mam nadzieję, że pamiętałeś, żeby panele od regulatora odłączyć, zanim akumulator odłączyłeś.

[ADRIAn]

Oczywiście najpierw odłączyłem  plusowy przewód od solarów.

Przerabiałem  procedurę w tym temacie:   http://forum.karawaning.pl/topic/15669-co-z-aku-z-solarem-na-zim%C4%99/?hl=%2Bco+%2Bsolarem
