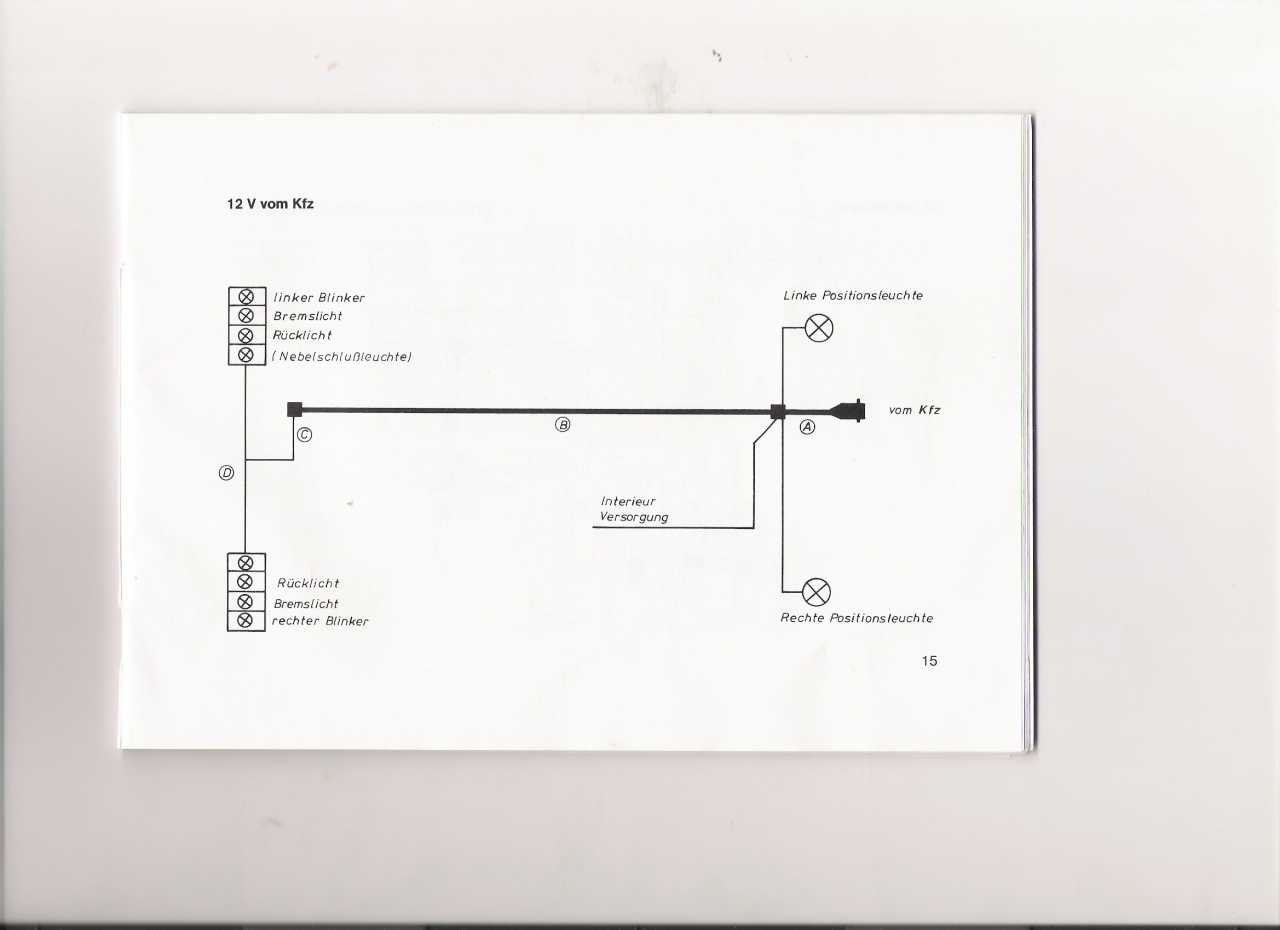

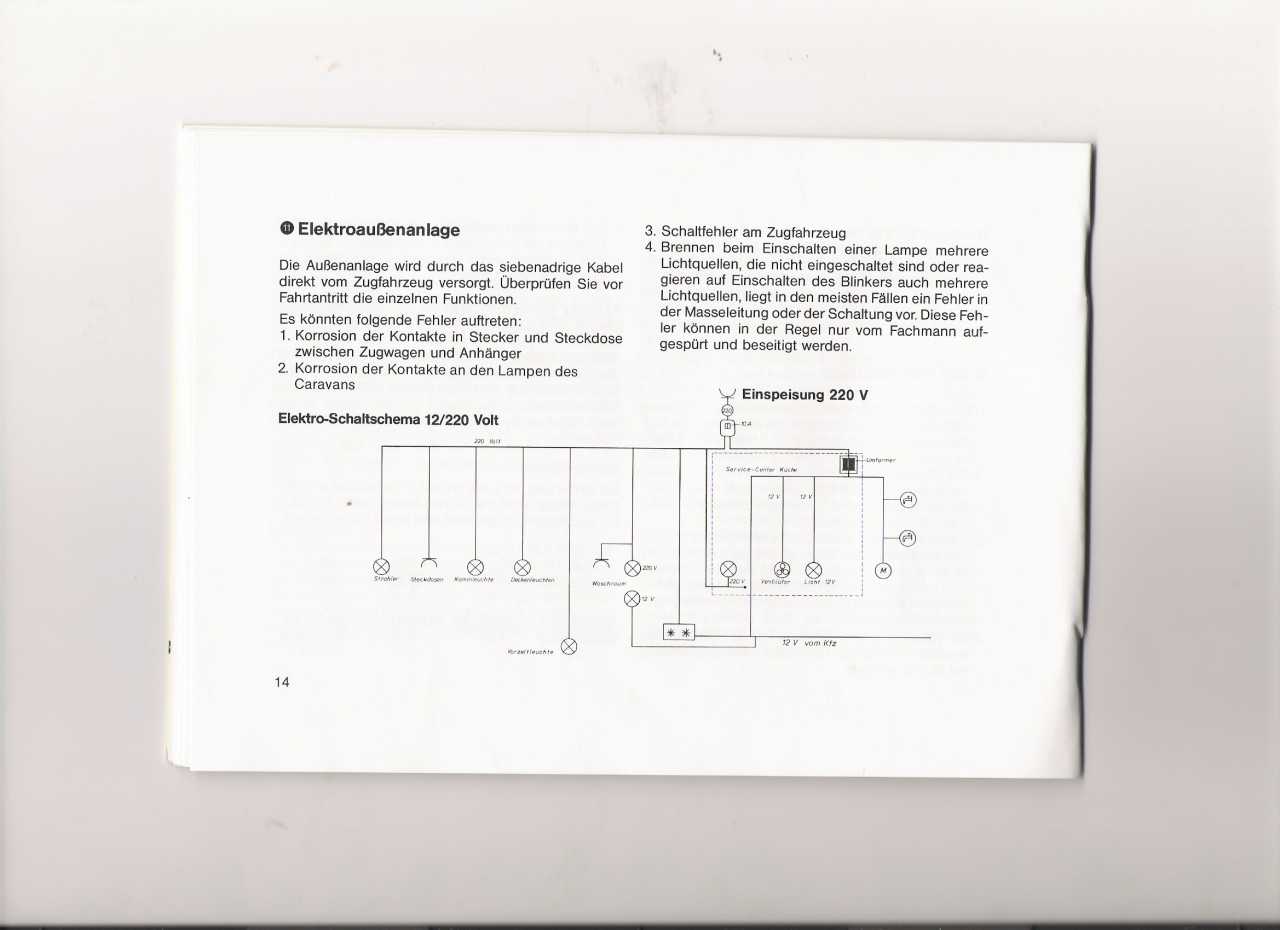

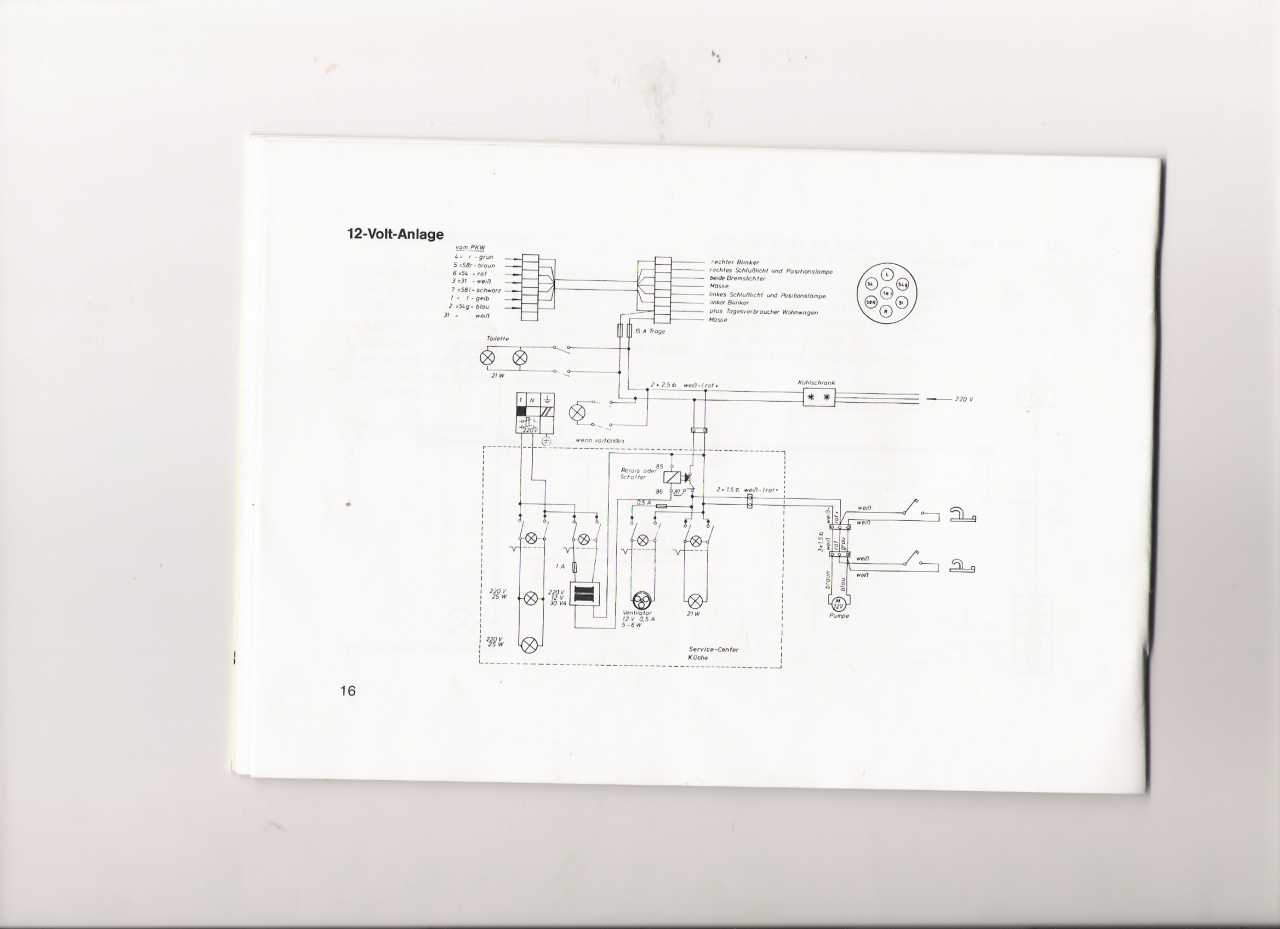

Może komuś się przydadzą zamieszczone niżej schematy instalacji elektrycznej przyczep Hobby.

Są to schematy z instrukcji obsługi mojej przyczepy marki Hobby Prestige 460 z roku 1992.

Myślę że te schematy pasują do innych typów Hobby z lat 90- tych.
